KV-X 系列 × FD-EC 系列 / FD-EP 系列
EtherNet/IP? 連接指南
內容

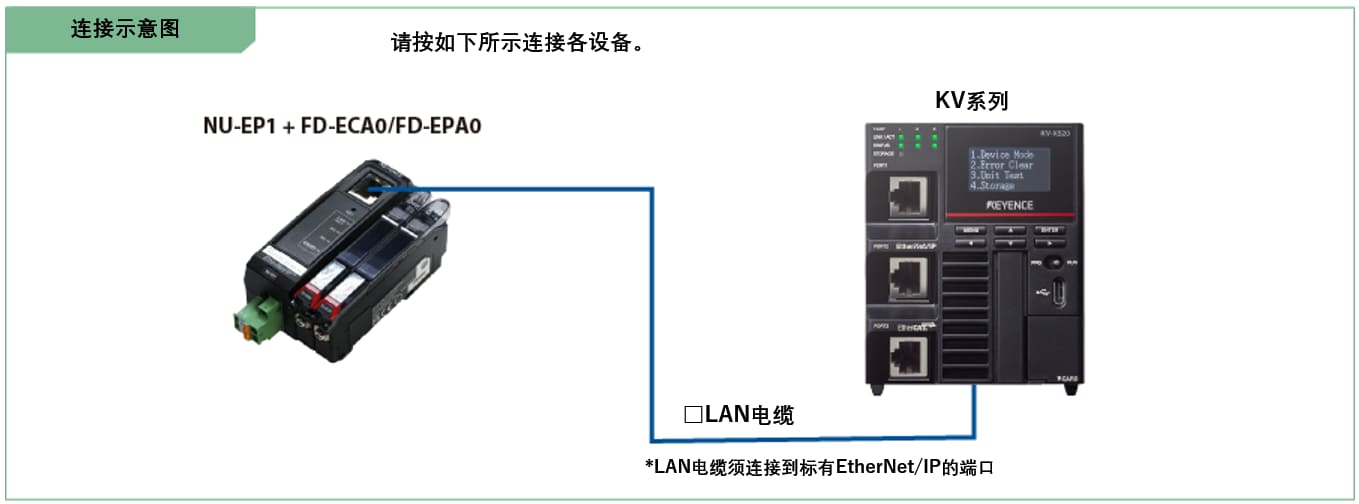

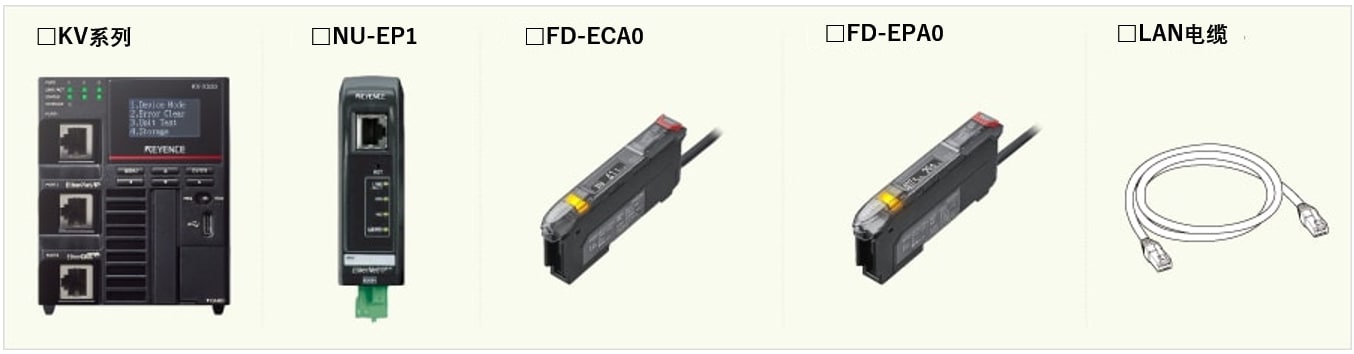

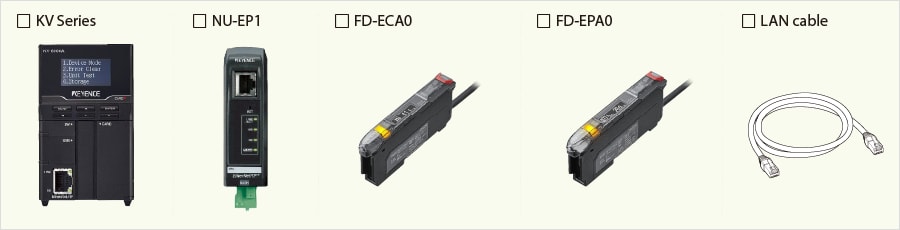

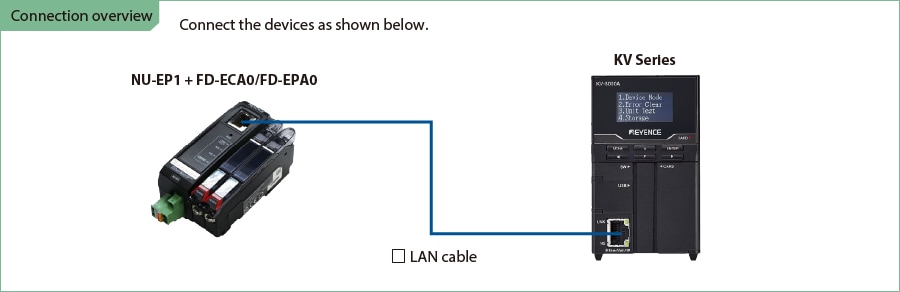

步驟 1 : 連接所需設備
FD-EC 系列/FD-EP 系列
步驟 2 : FD-E 系列的 EtherNet/IP 設置
FD-E 系列的 EtherNet/IP 設置配置為 NU-EP1。
NU-EP1 有兩種設置方法，如下所示。
- 根據獲取的傳感器信息進行設置
- 通過手動選擇傳感器進行設置
? 如果手頭沒有實際設備，請?jiān)诖颂幉榭础?
本手冊介紹了使用“根據檢索到的傳感器信息進行設置”的方法進行操作的步驟，該步驟易于執行。

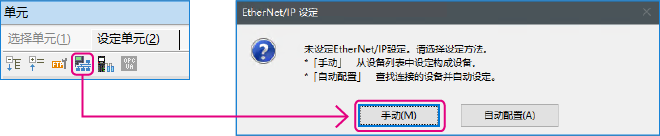

1. 打開 KV STUDIO 的單元編輯器，然后單擊 EtherNet/IP 設置圖標。此時將顯示EtherNet/IP設定對話框。
單擊 [手動 (M)]。
* 需要導入傳感器配置文件時執行步驟 2。如果已經導入了傳感器配置文件，請通過 LAN 電纜連接 KV Series 和傳感器設備，然后單擊 [自動配置 (A)]，再進入步驟 3。

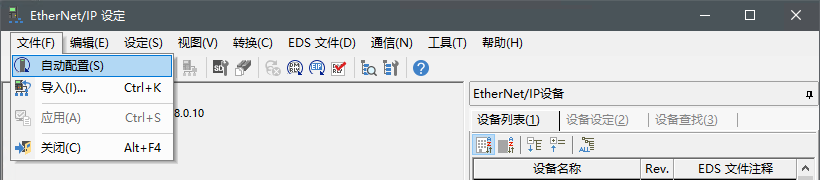

2. 通過以太網電纜連接 KV 系列和傳感器設備后，在 [EtherNet/IP 設定] 窗口中選擇 [文件 (F)] ? [自動配置 (S)]。
要點
運行自動配置必須滿足以下要求。
-? NU-EP1 和 KV 系列通過 LAN 電纜連接
-? 為 NU-EP1 和 KV 系列供電。
-? 使用以太網交換機時，用 LAN 電纜將以太網交換機連接到 NU-EP1 和 KV 系列，并向以太網交換機供電。
3. 當單元編輯器中的配置與實際設備的配置不同時，將顯示確認項目傳輸?shù)膶?duì)話框。用 USB 電纜連接 PC 和 KV 系列后，單擊 [是 (Y)]。

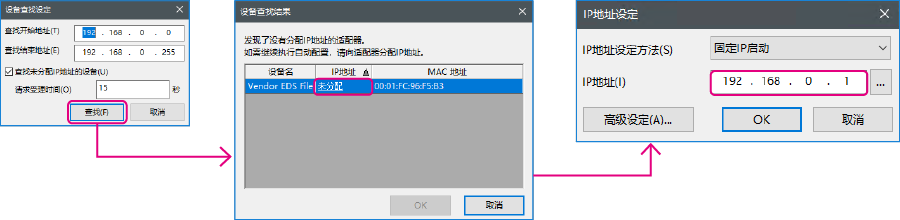

4. 項目傳輸完成后，將顯示 [設備查找設定] 對話框。然后單擊 [查找 (F)]。
從搜索結果中選擇未指定的 NU-EP1，然后單擊 “未指定”。
顯示 [IP地址設定] 對話框。然后，將 NU-EP1 的 IP 地址設置為 “192.168.0.1”，然后單擊 [OK]。
* 如果已經分配了 IP地址，請繼續執行步驟 6。
要點
單擊
[IP地址設定] 對話框可搜索未使用過的 IP地址。
步驟 3 : KV-X 系列的設置
本節將介紹如何連接名為「Vendor Series」的虛擬設備，實際使用時請將「Vendor Series」替換為要連接的設備。
要點
KV-X 系列上，可以給EtherNet/IP的連接分配變量。
給EtherNet/IP的連接分配變量時，在［CPU系統設定］對話框的“系統設定”的“其他設定”中勾選“EtherNet/IP設置更新時顯示變量設置對話框(E)”。
從“KV STUDIO”的菜單中選擇【視圖(V)】?【CPU系統設定(P)】，即顯示［CPU系統設定］對話框。
勾選“EtherNet/IP設置更新時顯示變量設置對話框(E)”后，即更新EtherNet/IP設置，當確定了單元編輯器的更改內容時，即顯示給連接分配變量的對話框。
1.啟動KV STUDIO，新建項目。支持型號選擇“KV-X520”，單擊〔OK〕。
顯示[管理員設定]對話框，輸入密碼后點擊[OK]，顯示[確認單元配置設定]對話框，單擊〔是(Y)〕。
2.在單元編輯器上單擊EtherNet/IP設定的圖標。顯示選擇設置方法的對話框，單擊〔手動(M)〕。
3.顯示單元編輯器，在“設定單元(2)”選項卡中設置KV-X520的IP地址。在此，如下所示設置。
* Step4是導入傳感器設置文件時的步驟。已經導入傳感器設置文件時，請進入Step5。
4.顯示[EtherNet/IP設置]窗口，選擇【EDS文件(D)】→【注冊(I)】，導入基恩士公司制傳感器設置文件(ez1文件)。
* 可從Keyence官方網站下載傳感器設置文件。
5. 在用Ethernet電纜連接了KV-X 系列IV4 系列的狀態下，選擇[EtherNet/IP設定]窗口的【文件(F)】→【自動配置(S)】。
6.實機和單元編輯器的配置不同時，會顯示確認項目傳輸?shù)膶?duì)話框，在用USB電纜連接了PC和KV-X 系列的狀態下單擊〔是(Y)〕。
7.項目傳輸完成后，顯示[設備查找設定]對話框，單擊〔查找(F)〕。自動配置完成后，IV4 系列會自動注冊，單擊〔OK〕關閉[EtherNet/IP設置]窗口。
8.單擊單元編輯器的〔OK〕退出。
要點
已勾選“EtherNet/IP設置更新時顯示變量設置對話框(E)”時，顯示［EtherNet/IP設備 變量設置］對話框。
輸入分配給連接的變量的變量名，單擊〔OK〕。
- 手動設置的方法
設置設備配置的方法在"EtherNet/IP設定"的[設備列表（1）]選項卡中，拖放“Vender Series”并創建設備配置。
設置數據的傳輸和監控器
1.從菜單中選擇【監控器/模擬器(N)】>【PLC傳輸→監控器模式(C)】。
在[PLC傳輸]對話框中單擊〔執行(E)〕。
2. 如果在傳輸數據之前和之后的顯示以下對話框，請兩次分別點擊[是(Y)]。
3. 在工作空間的“Vender Series”上右鍵單擊，選擇【傳感器IO監控(M)】。
可簡單監控傳感器中的信息。
要點
也可以啟動實時時序圖監控器，在圖表上確認。
在“傳感器IO監控”上右鍵單擊，選擇【實時時序圖監控器(H)】。
不需要調整范圍，因?yàn)榧磿r(shí)時序圖監控器會自動執行縮放。
如何通過程序來修改相關參數
從而更改設定值
傳感器的設定值可以通過如下兩種方法更改：
A : 從PC更改
B : 從梯形圖程序更改
* 以下將以傳感器MU-N（FD-0*C）為例進行說明。
A : 從PC更改
要從PC更改設定值，請使用KV STUDIO中的傳輸適配器功能
1. 在工作空間中展開單元配置。右鍵點擊MU-N（FD-0*C）并選擇[傳輸適配器設定（A）]
2. 在「MU-N（FD-0*C）」的參數上打勾，然后輸入設定值。
點擊 [寫入適配器 （W）] 將設定值寫入傳感器。
*要讀取傳感器的設定值，請選擇 [讀取適配器 （R）]。
B : 從梯形圖程序更改
通過梯形圖程序，執行顯示報文通訊來更改設定值。
如需進行顯式報文，請使用傳感器設置指令（SPWR 指令（寫入傳感器參數指令）、SPRD 指令（讀取傳感器參數指令））

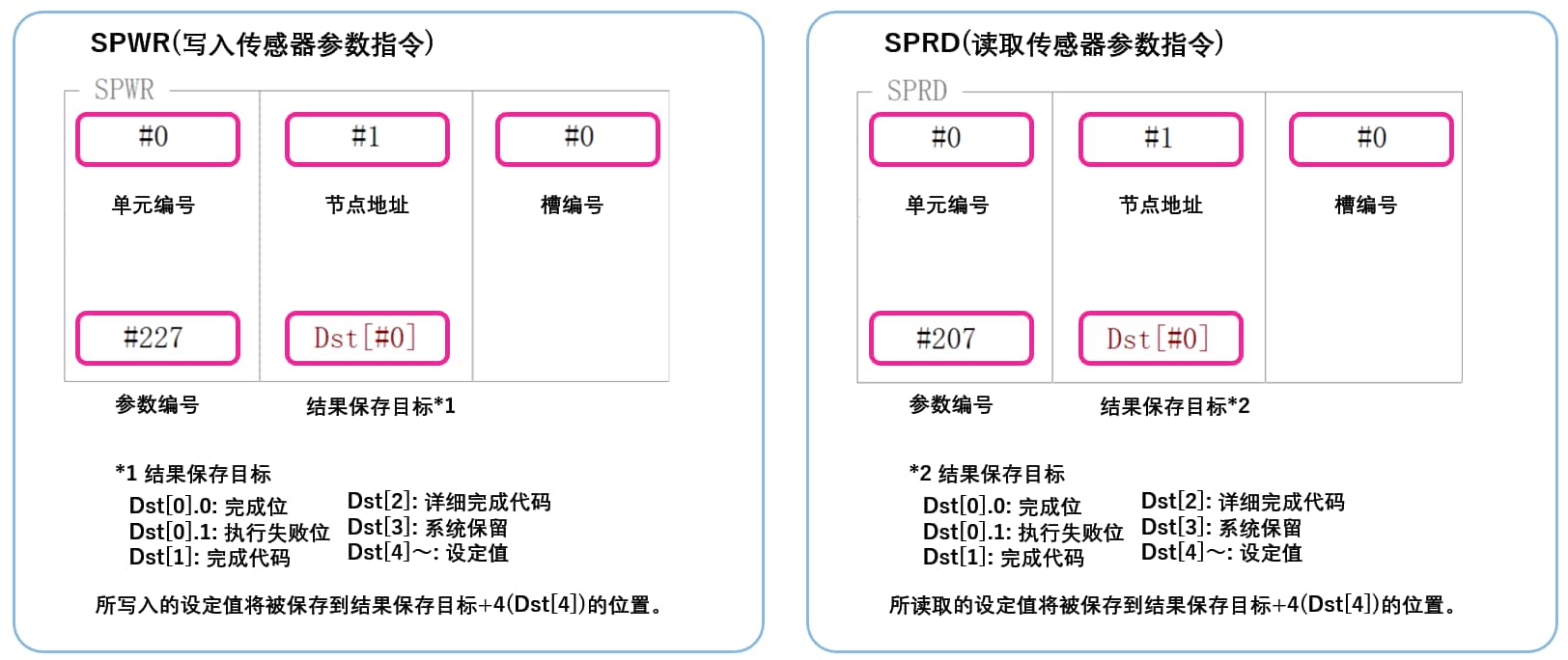

1. 在編輯器模式下，創建一個梯形圖程序，如下所示
* 關于參數編號的具體信息，請參照對應的參數表
2. 傳輸梯形圖程序到PLC
3. 當Trg變?yōu)镺N狀態時，相對應的設置值會被改寫
* 將設定值儲存在Dst[#4] 中（[結果儲存位置] + 4）。
要點
RT（即時）編輯功能
當您使用梯形圖程序時，您可以直接將軟元件注釋或者參數名輸入到自動搜索并顯示輸入候選項。
補充 : 存儲器映射
FD-EC 系列/FD-EP 系列 [EtherNet/IP] 設置
以下是循環通信和報文通信中可以交換的參數列表
? 可在循環通信中獲得的參數列表
由于在循環通信中可以獲得的參數在 KV 系列和 FD-E 系列之間的固定內部自動更新，因此不需要讀寫數據的程序。以下是設備映射圖，其中 B000 和 W000 被分配給 FD-E 系列鏈路設備的主導設備。
FD-E 系列 → KV 系列
| Member Name | Data Type | Detail |
|---|---|---|
| NU_ErrStatus | BOOL | NU-EP1 Error Status |
| UpdateSensorSetting | BOOL | Updating Sensor Setting |
| SensorEEPROM_Busy | BOOL | Sensor EEPROM Busy |
| SensorExtIn_Busy | BOOL | Sensor External Input Busy |
| SensorSettingErr | BOOL | Sensor Setting Error |
| SensorReady | BOOL | Sensor Ready |
| WarningStatus | BOOL | Warning Status |
| ErrStatus | BOOL | Error Status |
| Error | ARRAY[0..15] OF BOOL | Error |
| Warning | ARRAY[0..15] OF BOOL | Warning |
| OutputCondition | ARRAY[0..15] OF BOOL | L-on/D-on (N.O./N.C.) |
| CurrValOverRange | ARRAY[0..15] OF BOOL | Current Value Over Range |
| CurrValUnderRange | ARRAY[0..15] OF BOOL | Current Value Under Range |
| CurrValInvalid | ARRAY[0..15] OF BOOL | Current Value Invalid |
| Output | ARRAY[0..15] OF BOOL | Output |
| ExtInResp | ARRAY[0..15] OF BOOL | External Input Response |
| ErrID_Number | UINT | Error ID Number |
| ErrCode | UINT | Error Code |
| WarningID_Number | UINT | Warning ID Number |
| WarningCode | UINT | Warning Code |
| SettingErrID_Number | UINT | Setting Error ID Number |
| CurrValue | ARRAY[0..15] OF UINT | Current Value |
| SettingValue1 | ARRAY[0..15] OF UINT | Setting Value 1 |
| SettingValue2 | ARRAY[0..15] OF UINT | Setting Value 2 |
| Reserved | UINT | |
| FastOutput | ARRAY[0..15] OF BOOL | Fast Output |
KV 系列 → FD-E 系列
| Member Name | Data Type | Detail |
|---|---|---|
| ExtInRequest | ARRAY[0..15] OF BOOL | External Input Request |
| Reserved | UINT |
? 可在報文通信中獲取的參數列表
報文通信是一種通信方法，用于在任意時間交換數據，如更改設置值。消息通信需要使用梯形圖程序進行通信。不過，KV 系列僅使用專用指令字（SPWR/SPRD 指令）與 KEYENCE 基恩士傳感器進行通信。
| Attribute ID | Parameter No. | Clamp-on_FD-ECA0 | Dual_FD-EPA0 |
|---|---|---|---|
| 800 | - | Number of Group 1 entries | Number of Group 1 entries |
| 801 | 801 | Error information | Error information |
| 802 | - | - | Warning information |
| 803 | - | - | Warning function |
| 804 | 804 | Output | Output |
| 805 | 805 | Current value (Flow) | Current value (Flow) |
| 806 | - | - | Current value (Pressure) |
| 807 | - | - | Current value (Seating) |
| 808 | 808 | Current value (Accumulated) | Current value (Accumulated) |
| 809 | 809 | Peak-hold value (Flow) | Peak-hold value (Flow) |
| 810 | 810 | Bottom-hold value (Flow) | Bottom-hold value (Flow) |
| 811 | - | - | Peak-hold value (Pressure) |
| 812 | - | - | Bottom-hold value (Pressure) |
| 815 | 815 | Slide switch status | Slide switch status |
| 816 | - | - | Application current value 1 |
| 817 | - | - | Application current value 2 |
| 818 | - | - | Application current value 3 |
| 819 | 819 | Diagnostic info | Diagnostic info |
| 824 | 824 | Init settings finished | Init settings finished |
| 825 | 825 | Initialization status | Initialization status |
| 826 | 826 | Flow origin adjustment status | Flow origin adjustment status |
| 827 | - | - | Application learning status |
| 832 | - | Number of Group 2 entries | Number of Group 2 entries |
| 833 | 833 | OUT1 Set/Lower limit val. | OUT1 Set/Lower limit val. |
| 834 | 834 | OUT2 Set/Lower limit val. | OUT2 Set/Lower limit val. |
| 836 | 836 | OUT1 Upper limit val. | OUT1 Upper limit val. |
| 837 | 837 | OUT2 Upper limit val. | OUT2 Upper limit val. |
| 838 | 838 | OUT1 Set/Lower limit val.(Flow) | OUT1 Set/Lower limit val.(Flow) |
| 839 | 839 | OUT2 Set/Lower limit val.(Flow) | OUT2 Set/Lower limit val.(Flow) |
| 840 | 840 | OUT1 Upper limit val. (Flow) | OUT1 Upper limit val. (Flow) |
| 841 | 841 | OUT2 Upper limit val. (Flow) | OUT2 Upper limit val. (Flow) |
| 842 | - | - | OUT1 Set/Lower limit val.(Prs.) |
| 843 | - | - | OUT2 Set/Lower limit val.(Prs.) |
| 844 | - | - | OUT1 Upper limit val. (Prs.) |
| 845 | - | - | OUT2 Upper limit val. (Prs.) |
| 846 | 846 | OUT1 Lower val. (Accumulated) | OUT1 Lower val. (Accumulated) |
| 847 | 847 | OUT1 Upper val. (Accumulated) | OUT1 Upper val. (Accumulated) |
| 848 | 848 | OUT2 Lower val. (Accumulated) | OUT2 Lower val. (Accumulated) |
| 849 | 849 | OUT2 Upper val. (Accumulated) | OUT2 Upper val. (Accumulated) |
| 864 | - | Number of Group 3 entries | Number of Group 3 entries |
| 865 | 865 | Key Lock Status | Key Lock Status |
| 866 | 866 | Key Lock PIN code | Key Lock PIN code |
| 868 | 868 | Output logic | Output logic |
| 869 | 869 | Key Lock Method | Key Lock Method |
| 871 | 871 | Response time (Flow) | Response time (Flow) |
| 872 | - | - | Response time (Pressure) |
| 873 | 873 | Flow unit | Flow unit |
| 874 | - | - | Pressure unit |
| 875 | 875 | Tube material | - |
| 876 | 876 | Select Tube I.D. Setting | - |
| 877 | 877 | Tube inner diameter | - |
| 878 | 878 | Flow direction | Flow direction |
| 879 | 879 | Flow rate span adjustment | Flow rate span adjustment |
| 896 | - | Number of Group 4 entries | Number of Group 4 entries |
| 897 | 897 | OUT1 function | OUT1 function |
| 898 | 898 | OUT2 function | OUT2 function |
| 900 | 900 | OUT1 detection mode | OUT1 detection mode |
| 901 | 901 | OUT2 detection mode | OUT2 detection mode |
| 903 | 903 | IN1 function | IN1 function |
| 904 | - | - | IN2 function |
| 905 | 905 | Pulse weight (Accumulated) | Pulse weight (Accumulated) |
| 906 | 906 | Accumulated flow reset method | Accumulated flow reset method |
| 907 | 907 | Auto hold time | Auto hold time |
| 908 | 908 | Zero cut flow rate | Zero cut flow rate |
| 909 | 909 | Gas type selection | Gas type selection |
| 910 | 910 | Specific heat ratio | Specific heat ratio |
| 911 | 911 | Average molecular weight | Average molecular weight |
| 928 | - | Number of Group 5 entries | Number of Group 5 entries |
| 929 | - | - | OUT1 Set/Lower limit val.(Seat.) |
| 930 | - | - | OUT1 Upper limit val. (Seating) |
| 931 | - | - | Seating pressure lower limit |
| 932 | - | - | Seating pressure upper limit |
| 933 | - | - |
Span adjustment value (seating
confirmation) |
| 935 | 935 | OUT 1 hysteresis(Flow) | OUT 1 hysteresis(Flow) |
| 936 | 936 | OUT 2 hysteresis(Flow) | OUT 2 hysteresis(Flow) |
| 937 | - | - | OUT1 hysteresis (Pressure) |
| 938 | - | - | OUT2 hysteresis (Pressure) |
| 939 | - | - | OUT1 hysteresis (Seating) |
| 943 | - | - | Averaging count |
| 944 | 944 | Simulation mode | Simulation mode |
| 945 | 945 | Simulation value (Flow) | Simulation value (Flow) |
| 946 | - | - | Simulation value (Pressure) |
| 947 | 947 | Blink head LED | Blink head LED |
| 948 | 948 | Zero flow input | Zero flow input |
| 949 | - | - | Application selection |
| 950 | - | - | Application set value 1 |
| 951 | - | - | Application set value 2 |
| 952 | - | - | Application set value 3 |
| 953 | - | - | Application operate setting |
| 955 | - | - | Operate threshold (Flow) |
| 956 | - | - | Operate threshold (Pressure) |
| 957 | - | - | Operate sensitivity |
| 960 | - | Number of Group 6 entries | Number of Group 6 entries |
| 961 | 961 | Flip display | Flip display |
| 962 | 962 | Hold screen display selection | Hold screen display selection |
| 963 | 963 | Indicator mode | Indicator mode |
| 965 | 965 | Display averaging | Display averaging |
| 966 | 966 | Current Display | Current Display |
| 968 | 968 | Display Brightness | Display Brightness |
| 969 | 969 | Display resolution (Flow) | Display resolution (Flow) |
| 970 | 970 |
Display resolution (Accumulated) |
Display resolution (Accumulated) |
| 971 | - | - | Display resolution (Pressure) |
| 975 | 975 | Language | Language |
| 992 | - | Number of Group 7 entries | Number of Group 7 entries |
| 994 | 994 | Tag String | Tag String |
| 1003 | 1003 | Flow conversion | Flow conversion |
| 1004 | 1004 | Reference temperature | Reference temperature |
| 1005 | 1005 | Pressure to use | - |
| 1007 | 1007 | Tuning target | Tuning target |
要點
執行 SRWR（傳感器參數寫入指令）或 SPRD（傳感器參數讀取指令）時，將寫入或讀取指定的傳感器參數。
