有無檢測（數量/缺貨）

有無檢測，是指確認數量或工件上的部件及加工等“有無”的檢測。有無檢測中包含了各種內容，例如下列各項。

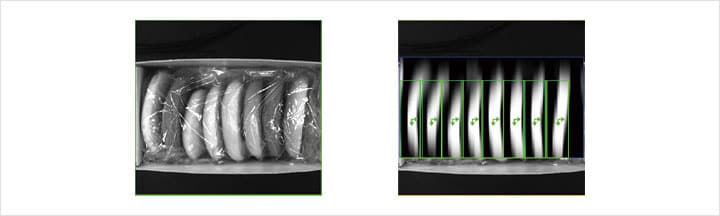

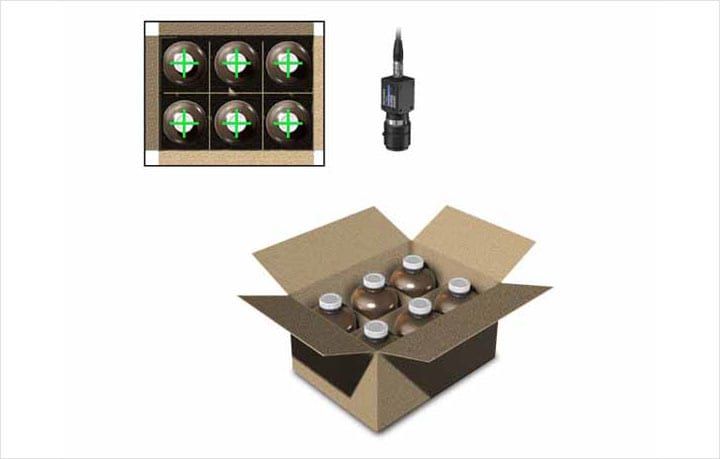

紙箱內的瓶身數量計數
包裝內說明書/附件的有無檢測
食品標簽的有無檢測
印刷電路板上電子部件的有無檢測
固定零件的螺絲及墊片的有無檢測

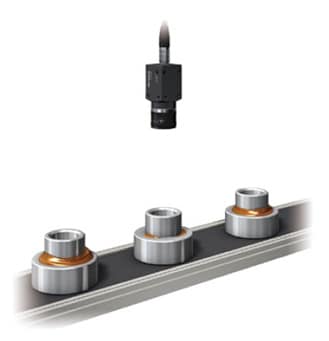

粘著劑涂抹的有無檢測
切削及鉆孔加工的有無檢測等

有無檢測是進貨發貨時及生產線上的常規檢測，近年來，伴隨著工廠自動化（FA）的進程，視覺系統及視覺系統技術正在不斷被積極導入。在此，我們將從視覺系統及視覺系統的運用優勢入手，介紹采用視覺系統的有無檢測的基本原理，以及具體案例。

根據圖像正確判斷數量及缺貨，有無檢測的基本原理

導入視覺系統的優點

長久以來，有無檢測都必須依靠人類肉眼的“目視檢測”來完成，檢測人員的身體情況、經驗、室內亮度、時間段等因素，都會導致漏檢的風險。為了杜絕此類人為錯誤，實現作業高效化，視覺系統技術正在被不斷導入檢測現場。

目視檢測可能會因個人差導致精度波動及漏檢的發生，而全數檢測又會耗費大量的時間和人力。為了替代人眼進行工件的識別及判斷，視覺系統被導入了。近年來，高像素、高速傳輸?shù)娜氏鄼C(jī)進入市場，視覺系統技術也實現了飛躍性的發展，在汽車、食品、醫藥品、電子設備、日用品等各類現場普及，成為了工廠自動化中不可或缺的技術。

作業高效化＋人工費削減

目視檢測必須在各工序配備檢測人員，對復雜產品必須實施離線檢測，耗費時間。但近年來，隨著視覺系統傳輸速度、處理速度高速化進程的推進，在線上也能切實實施有無檢測。這一進步，在實現作業高效化的同時，帶來了人工費大幅削減等效果。

對極小零件、半透明零件也能進行識別

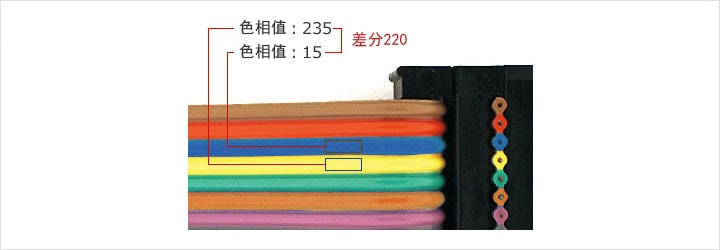

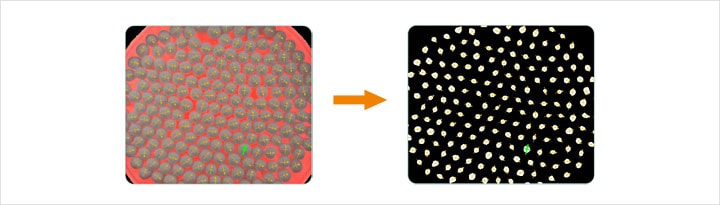

過去，黑白相機難以辨別白色和黃色這種對比度較低的對象。但彩色相機則能實現穩定檢測，對于諸如有無涂抹潤滑脂這種難以通過目視辨別的情況，也能實現正確檢測。此外，基恩士還推出了諸如2100萬像素的高像素?cái)?shù)型視覺系統，借助各類濾波器等預處理技術的發展，對于極小零件的個數等，也能進行正確計數。

點此了解詳情

有無檢測的基礎　～二值化處理與斑點分析～

在采用視覺系統的有無檢測中，“二值化處理”和“斑點分析”視覺系統成為了基礎技術。下面將就256灰度級黑白相機拍攝的數據，對二值化處理及斑點分析進行說明。

CCD（像素）和視覺系統基礎

轉換為白與黑的2灰度級“二值化處理”

黑白相機以256灰度級的濃淡表現圖像，二值化處理則將通過濃淡表現的圖像，轉換為白與黑的2灰度級。確定某閾值，根據該閾值實施置換處理，超出該閾值則顯示為白色，低于閾值則顯示為黑色。

設定閾值=100時

如下不清晰的目標物，也能借由二值化處理變得清晰，便于抽取，實現快速正確的判定。

原圖像(照明亮度低)

二值化圖像

計數目標物的“斑點分析”

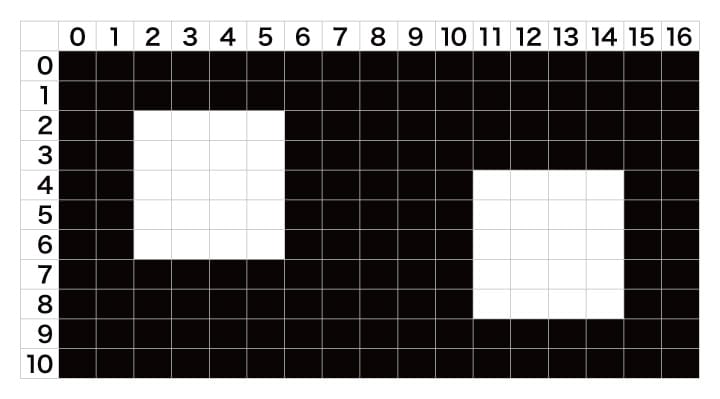

分析通過二值化處理簡化辨別后的圖像之常規方法就是“斑點分析”。斑點（Blob）是“小塊”的意思，在有無檢測中，代表濃度相同的像素的集合體。例如，假設二值化處理后，出現了2塊白色部分（目標物/斑點）。對該白色部分?jǐn)?shù)量進行計數的技術，就是有無檢測的基本方法。
